Kontrol Westafel

DAFTAR ISI

1. Tujuan
2. Komponen
3. Dasar Teori
4. Prinsip Kerja
5. Rangkaian
6. Video
7. FileDownload

1. Tujuan (kembali)

- Mengetahui cara kerja Kontro Wastafel

- Mempermudah menggunakan wastafel

2. Komponen (kembali)

Komponen yang digunakan dalam rangkaian kali ini adalah :

    1) Baterai



        gambar 1. Baterai di proteus                                     gambar 2. Contoh Baterai

         Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

   2) Relay



    gambar 3. Relay di proteus                 gambar 4. Contoh relay 4 channel isolated 5V 10A

     Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromekanikal yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat kontak saklar/switch). Relay menggunakan prinsip Elektromagnetik untuk menggerakkan kontak saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

    3) Resistor



         gambar 3. Resistor di proteus                                 gambar 4. Contoh Resistor

           Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

                                                  V = I . R

       Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

• Pada resistor dengan 4 warna , warna pita 1 dan 2 menunjukkan koefisien nilai, pita 3 sebagai pengali (multiplier), dan pita ke-4 sebagai ambang batas toleransi.
• Pada resistor dengan 5 warna , warna pita 1, 2, dan 3 menunjukkan koefisien nilai, pita 4 sebagai pengali (multiplier), dan pita ke-5 sebagai ambang batas toleransi.
• Pada resistor dengan 6 warna , warna pita 1, 2, dan 3 menunjukkan koefisien nilai, pita 4 sebagai pengali (multiplier), dan pita ke-5 sebagai ambang batas toleransi sedangkan pita ke enam sebagai koefisien suhu/termal.

4) NPN Transistor


                            gambar 5. NPN di proteus                         gambar 6. Contoh NPN

   Transistor NPN terdiri dari selapis semikonduktor tipe-p diantara dua lapis tipe-n. Arus kecil yang memasuki basis pada tunggal emittor dikuatkan di keluaran kolektor. Tanda panah dari simbol diletakkan di kaki emittor dan menuju keluar. Transistor sebagai saklar penyambung, pemutus dan penguat sinyal. Digunakan sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.

-LED

gambar 7. LED

3. Dasar Teori (kembali)

Nama "wastafel" merupakan serapan dari bahasa Belanda "wastafel", yang berarti "meja cuci". Wastafel atau wasbak adalah tempat membersihkan diri yang biasa digunakan untuk mencuci muka, cuci tangan, gosok gigi, dan bercukur. Saat ini wastafel telah banyak digunakan oleh masyarakat, tetapi pada umumnya wastafel tersebut cara kerjanya manual, sehingga penggunanya masih membuka dan menutup kran air tersebut secara manual. Hal ini menyebabkan kran tersebut sering dipakai akan rusak dan akan mengalami kerugian karena sering mengganti kran yang rusak. Berkaitan dengan masalah tersebut, maka dibuat alat wastafel otomatis menggunakan sensor PIR ( Passive Infrared Receiver). Dimana alat ini akan memudahkan bagi para penggunanya, karena para pengguna tidak perlu menyentuh kran tersebut, karena alat ini akan bekerja secara otomatis.

4. Prinsip Kerja (kembali)

Rangkaian wastafel otomatis ini menggunakan sensor PIR (Passive Infrared Receiver) sebagai masukan. Cara kerja sensor ini yaitu jika ada tubuh manusia maka sensor ini akan bekerja. Sedangkan untuk outputnya terdapat pompa air dan seven segment. Cara kerja pompa air ini yaitu jika sensor PIR bekerja maka pompa air akan membuka dan air akan keluar, jika sensor PIR tidak bekerja maka pompa air tidak akan membuka dan tidak akan keluar air. Sedangkan untuk seven segment digunakan sebagai tampilan, jika alat bekerja maka tampilannya ON, jika alat tidak bekerja maka tampilannya OFF. Dan terdapat ATMEGA 8535 sebagai sistem kendalinya.

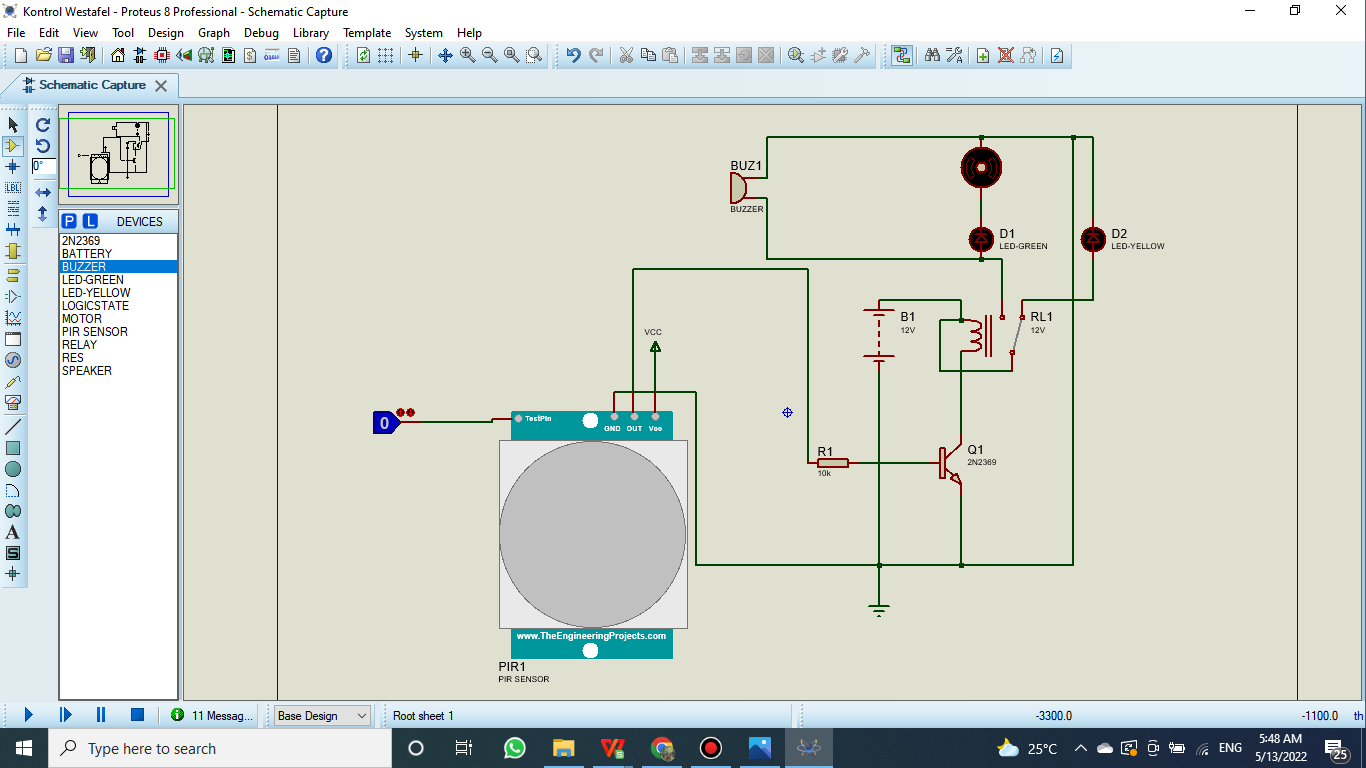

5. Rangkaian (kembali)

Video Simulasi (kembali)

File Download (kembali)

Video disini

Rangkaian disini

Data sheet Sensor PIR disini

HTML disini
